轉向器都有哪些結構和原理特性？

　　轉向器(也常稱為轉向機)是完成由旋轉運動到直線運動(或近似直線運動)的一組齒輪機構，同時也是轉向系中的減速傳動裝置。

　　目前較常用的有齒輪齒條式、循環球曲柄指銷式、蝸桿曲柄指銷式、循環球-齒條齒扇式、蝸桿滾輪式等。我們主要介紹前幾種。

　　1、齒輪齒條式轉向器

　　它是一種最常見的轉向器。其基本結構是一對相互嚙合的小齒輪和齒條。轉向軸帶動小齒輪旋轉時，齒條便做直線運動。有時，靠齒條來直接帶動橫拉桿，就可使轉向輪轉向。

　　為了衰減轉向輪擺振，往往在帶有齒輪齒條式轉向器的轉向系統中增設轉向減振器。

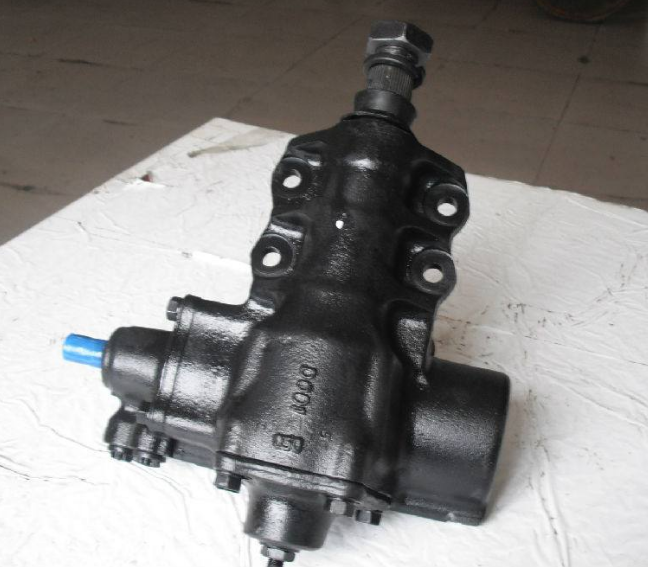

　　2、循環球式轉向器

　　循環球式轉向器也是目前國內外汽車上較為流行的一種結構形式。循環球式轉向器中一般有兩級傳動副，第一級是螺桿螺母?jìng)鲃?dòng)副，第二級是齒輪齒條傳動副或滑塊曲柄銷傳動副。

　　為了減少轉向螺桿和轉向螺母之間的摩擦，兩者之間的螺紋被沿螺旋槽滾動的許多鋼球取代，以實現滑動摩擦變?yōu)闈L動摩擦。

　　轉向螺桿轉動時，通過鋼球?qū)⒘鹘o螺母，螺母即沿軸線移動，螺母再與扇形齒輪嚙合，直線運動再次變?yōu)樾D(zhuǎn)運動，使連桿臂搖動，連桿臂再使連動拉桿和橫拉桿做直線運動，改變車輪的方向。

　　同時，在螺桿與螺母兩者和鋼球間的摩擦力偶作用下，所有鋼球便在螺旋管狀通道內滾動，形成“球流”。

　　3、蝸桿曲柄指銷式轉向器

　　蝸桿曲柄指銷式轉向器的傳動副以轉向蝸桿3為主動件，其從動件是裝在搖臂軸1曲柄端部的指銷2。轉向蝸桿轉動時，與之嚙合的指銷即繞搖臂軸軸線沿圓弧運動，并帶動搖臂轉動。再通過轉向傳動機構使轉向輪偏轉。
